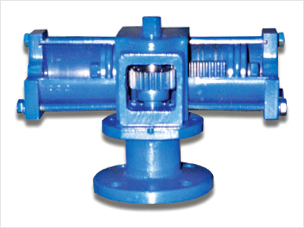

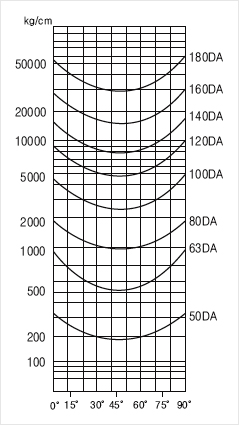

Actuartor의 출력선도와 밸브가 필요로 하는 토크선도가 이상적으로 일치한다.
크기가 작고, 큰 출력값을 보장하며, 최대사용 압력은 7kg/cm2이다.



디자인을 단순화하여 고장을 최소화 하였다.



무급유방식을 채택하여 오일교환이나 정기적 점검이 불필요하며 부품교환도 용이하다.



알루미늄합금으로 구성되어 가볍다.
기존 사용중인 장치에 쉽게 적용할 수 있다.
다방면에 적용할 수 있으며, 부착이 용이하다.



각각의 동작부위는 안전율을 최대로 설계되었다.
이 밸브는 긴급차단변으로 사용될 수 있다.
수동조작 장치를 사용할 수 있다.



V: 공기소모량(Nℓ)
A: ACTUATOR 실린더 체적(ℓ)
P: 공급압력(kg/cm2)
N: 단위시간당 작동횟수


MODEL Volume Air Consumption
at Supply Pressure
of 4kg/cm2
DI-50 0.122ℓ 0.122ℓ
DI-63 0.344ℓ 1.72ℓ
DI-80 0.632ℓ 3.16ℓ
DI-100 1.605ℓ 8.03ℓ
DI-120 3.18ℓ 15.90ℓ
DI-140 5.84ℓ 29.20ℓ
DI-160 10.168ℓ 50.84ℓ
DI-180 20.766ℓ 103.83ℓ
DI-200 25.6ℓ 124.7ℓ
DI-250 29.8ℓ 145.2ℓ
  ※ 이후 SIZE 주문 사양 임.

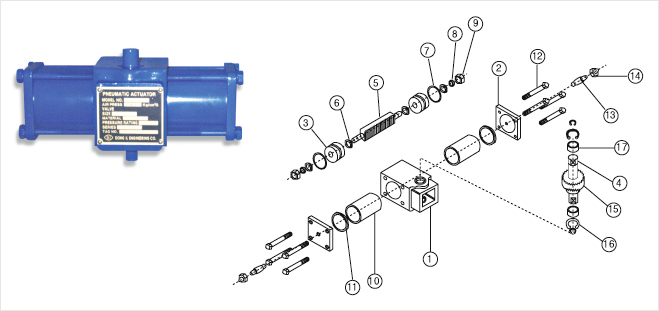

NO. NAME MATERIAL Q'TY REMARK
1
BODY
ALUMINIUM
1
2
END CAP
CARBON STEEL
2
3
PISTON
MC
2
4
SHAFT
CARBON STEEL"
1
5
RACK
C.S
1
6
O-RING
N.B.R
2
7
O-RING
N.B.R
2
8
SPRING WASHER
SUS
2
9
NUT
SUS
2

NO. NAME MATERIAL Q'TY REMARK
10
CYLINDER PIPE
ALUMINIUM
2
11
O-RING
N.B.R
2
12
BOLT
CARBON STEEL"
8
13
TRAVEL STOP
C.S
2
14
NUT
C.S
2
15
PINION
C.S
1
16
SNAP RING
ALUMINIUM
4
17
BUSHING

2

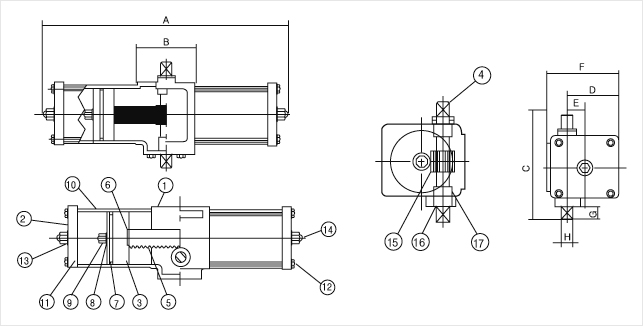

MODEL A B C D E F G H
50DA 230 60 100 70 26 80 14 12
63DA 250 80 140 80 35 110 14 14
80DA 270 100 150 95 40 130 19 16
100DA 340 104 180 110 60 180 19 20
120DA 380 120 210 135 75 235 25 22
140DA 500 147 250 160 90 290 25 22
160DA 600 178 270 190 105 340 25 28
180DA 570 178 270 210 130 340 25 28
200DA 700 208 330 240 152 380 30 32
250DA 820 246 380 290 185 450 30 30

NOTE
1. MAX OPERATING PRESS: 7kg/cm2G
2. MAX AMBIENT TEMPERATURE: -15℃~+80℃
3. LUBRICANT: NOT REQUIRED
4. GUARANTEED CYCLE: 100,000
※ 이후 SIZE 주문 사양 임.
